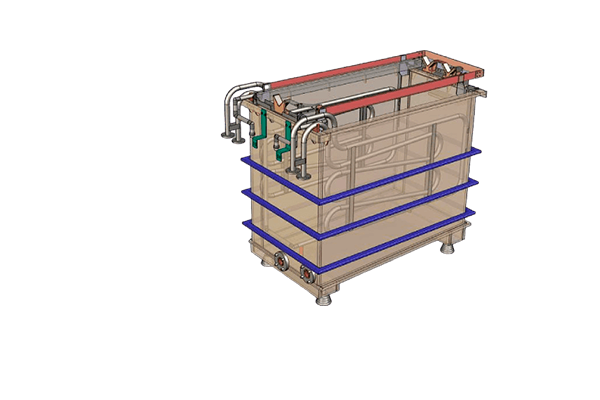

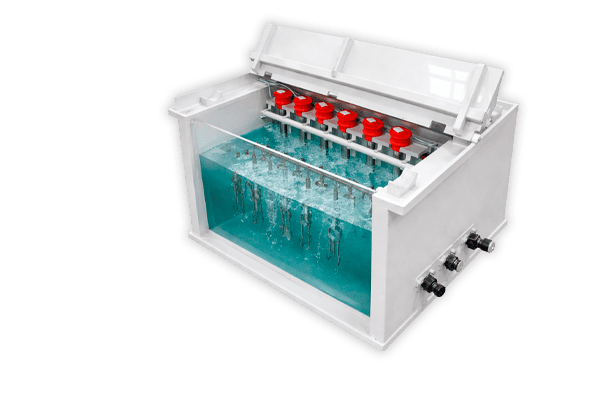

Типы нагревателей для гальванических ванн

Что такое промышленная гальванизация и где она применяется

Гальванизация, также известная как гальваностегия, — это технологический процесс получения металлического покрытия на поверхности изделия с помощью электролиза. Он относится к области электрохимии — науки, изучающей химические реакции, происходящие под действием электрического тока.

Во время гальванизации изделие погружается в специальный электролитический раствор (гальваническую ванну), через который пропускается электрический ток. В результате электрохимической реакции ионы металла из раствора осаждаются на поверхности детали, образуя тонкий и равномерный металлический слой.

Где применяется процесс гальванизации металлов

Гальванические покрытия используются во многих отраслях промышленности, особенно там, где металлические детали подвергаются высоким нагрузкам, воздействию влаги, химических веществ или трения.

• Машиностроение и транспорт - гальванизация широко применяется в машиностроении, автомобильной, авиационной и аэрокосмической промышленности. Покрытия защищают детали от коррозии, увеличивают их износостойкость и продлевают срок службы. Особенно часто гальванические покрытия наносят на крепёжные элементы, валы, шестерни и элементы механизмов.
• Электроника и приборостроение - в радиоэлектронике и приборостроении гальванические покрытия используются для улучшения электрической проводимости и защиты контактов от окисления. Металлизация применяется при производстве печатных плат, контактов, разъёмов и различных электронных компонентов.
• Медицина - в медицинской промышленности гальванические покрытия применяются при изготовлении инструментов и оборудования. Они повышают устойчивость изделий к стерилизации, износу и воздействию химических реагентов.
• Ювелирная и мебельная промышленность - в ювелирной и мебельной отраслях гальванизация используется для создания декоративных покрытий. С её помощью изделиям придают внешний вид золота, серебра, никеля или хрома, повышая их эстетические качества и защищая поверхность от потускнения.

Основные процессы гальваники

Гальваническая обработка металлов включает ряд технологических процессов, при которых на поверхность изделия наносится защитное или функциональное металлическое покрытие. Эти процессы основаны на электрохимических реакциях. Каждый вид гальванического покрытия выполняет свою задачу: защиту от коррозии, повышение износостойкости, улучшение электрических свойств или создание декоративного внешнего вида.

Основные виды гальванической обработки

Виды и конструкция гальванических ванн

Гальваническая ванна — это основное технологическое оборудование, используемое для нанесения металлических покрытий методом электрохимического осаждения. В таких ваннах происходит процесс электролиза, при котором ионы металла из раствора осаждаются на поверхности изделия.

Конструкция и тип гальванической ванны подбираются в зависимости от технологического процесса, объёма производства, химического состава электролита и требований к качеству покрытия.

Распространенные виды гальванических ванн

1. Ванна цинкования - цинковые покрытия используются как защитные или защитно-декоративные. Оцинкованные детали подвергаются меньшей атмосферной коррозии.
2. Ванна никелирования - никелевые покрытия хорошо защищают изделия от механических повреждений и коррозии в условиях высоких температур. Так же этот материал может использоваться как связующий слой для многослойных покрытий.
3. Ванна хромирования - хромированные детали за счет собственного окисления оказываются хорошо защищены как от атмосферной коррозии, таки и от воздействия многих агрессивных химических сред. За счет той же оксидной пленки хромирование можно использовать в качестве антифрикционного покрытия.
4. Ванна меднения - медное покрытие используется для создания электропроводящих слоев или для укрепления пайки. Также может использоваться в качестве декоративного.
5. Ванна анодирования алюминиевых изделий - анодирование алюминия увеличивает его сопротивляемость механическим воздействиям и коррозии. Оксидные пленки, образующиеся на алюминии в результате анодирования, отличаются высокой твердостью, но могут быть легко растворены щелочами.
6. Ванна фосфатирования - фосфатные пленки защищают цветные металлы от коррозии и могут быть использованы в качестве антифрикционного и адгезионного слоя из-за своей пористой структуры.

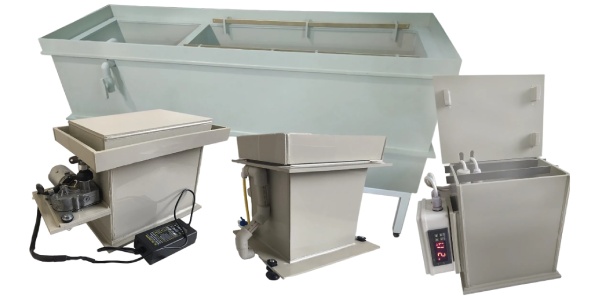

Виды гальванических ванн

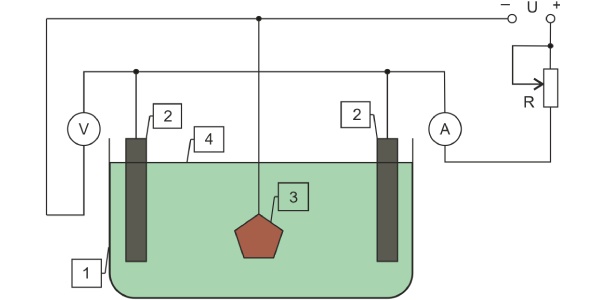

Конструкция гальванических ванн

Гальваническая электролитическая ванна — это специализированное промышленное оборудование, предназначенное для осаждения металлического слоя на объекте путём электрохимического процесса. Корпус гальванической ванны представляет собой прямоугольную сварную конструкцию, выполненную чаще всего из стали или титана. Корпус должен быть герметичен. Внутренний слой ванны выполняется из химстойких полимерных материалов.

Основные элементы такой ванны это:

• Электроды: объект, который требуется покрыть, выступает в роли катода, в то время как металл для покрытия является анодом.
• Электролитический раствор: среда, содержащая металлические ионы, которые будут наноситься на катод.
• Токопроводящий узел.
• Системы перемешивания и нагрева раствора.

Способы нагрева гальванических ванн

1. Электрический нагрев гальванических ванн - наиболее распространенный вид нагрева предполагает использование электрических нагревательных элементов. Его преимущества — доступность широкого диапазона температур, эффективный общий и точечный контроль, возможность свободного регулирования температурных режимов, легкий ремонт и замена нагревательных элементов.
2. Паровой нагрев гальванических ванн - нагрев паром является наиболее экономически эффективным видом нагрева гальванических ванн. Он слабо распространен, так как кроме низкой стоимости эксплуатации паровой нагрев отличается высокой закупочной стоимостью необходимого оборудования, необходимостью дополнительного оборудования для точного контроля температуры и узким температурным диапазоном — максимальная температура нагрева раствора составляет 190 °C.
3. Нагрев гальванических ванн водяным контуром - преимущество водяного нагрева — отсутствие непосредственного контакта нагревателя с агрессивной средой. Нагреватель располагается в отдельном баке, вода из которого по замкнутому контуру движется вокруг стенок и дна гальванической ванны. Недостатки этого метода — низкий коэффициент теплоотдачи и неравномерный нагрев раствора, вызванный особенностями теплообмена.
4. Нагрев гальванических ванн водяной рубашкой - водяная рубашка — это резервуар, находящийся в промежутке между конструкционным и футеровочным слоем гальванической ванны. Нагрев воды в рубашке осуществляется с помощью змеевиков с индукционными нагревателями.

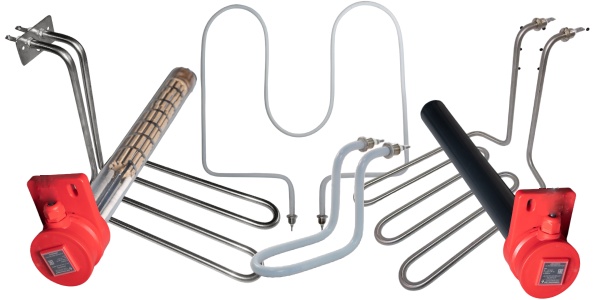

Электронагреватели для промышленных гальванических ванн

Как выбрать ТЭН для конкретного гальванического процесса

В гальванических процессах поддержание стабильной температуры электролита является одним из ключевых факторов, влияющих на качество металлического покрытия. Температура раствора напрямую влияет на скорость электрохимических реакций, структуру осаждаемого слоя и равномерность покрытия. Для поддержания необходимого температурного режима в гальванических ваннах используются специальные электронагреватели. Они должны быть устойчивыми к агрессивным химическим средам, обеспечивать равномерный нагрев раствора и обладать высокой надёжностью при длительной эксплуатации.

Выбор нагревателя зависит от нескольких факторов:

• химического состава электролита,
• рабочей температуры раствора,
• объёма гальванической ванны,
• требований к коррозионной стойкости оборудования.

Колбовые нагреватели

Колбовые нагреватели представляют собой «сухой» ТЭН, собранный из керамических элементов с нагревательной спиралью, который помещается в защитную колбу, а уже после этого погружается в агрессивный раствор для гальванизации. Такая конструкция предотвращает прямой контакт нагревательного элемента с агрессивным электролитом. Колбовые нагреватели различаются по материалу, из которого изготовлен защитный кожух:

• кварцевое стекло,
• нержавеющая сталь,
• оцинкованная сталь,
• титан.

Основные преимущества колбовых нагревателей:

• высокая химическая стойкость,
• защита нагревательного элемента от разрушения,
• длительный срок службы,
• возможность работы в агрессивных средах.

Колбовые нагреватели часто применяются в процессах с сильными кислотами и щелочами, где обычные металлические нагреватели могут быстро разрушаться.

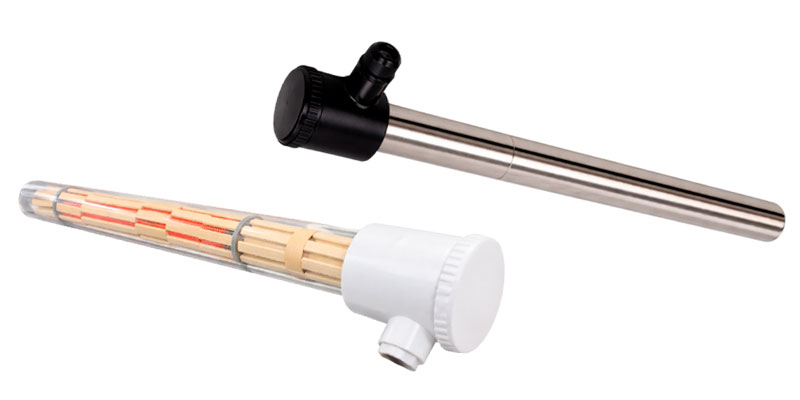

Примеры колбовых нагревателей

ТЭНы для гальваники из нержавеющей стали

Трубчатые нагреватели для гальванических ванн — это нагреватели сложной формы с длинной холодной зоной. Эти устройства опускаются в ванны, оставляя контактную группу над поверхностью раствора. Такие ТЭНы не делают герметичными, однако, благодаря специальным покрытиям, они надёжно защищены от коррозийного воздействия жидкостей. Этот тип нагревателей часто оснащают распорными шайбами, которые поддерживают равное расстояние между витками нагревателя. Нержавеющие ТЭНы применяются в следующих процессах:

• щелочное обезжиривание,
• промывочные ванны,
• некоторые процессы меднения,
• подготовительные операции перед гальваническим покрытием.

Коррозионностойкие ТЭНы для гальванических ванн из титана

Титановые ТЭНы — это трубчатые электронагреватели с оболочкой из титана, предназначенные для работы в агрессивных средах гальванических ванн. Они применяются в растворах азотной кислоты и большинства солей и отличаются высокой устойчивостью к атмосферной и электрохимической коррозии. Титановые ТЭНы используются в процессах:

• никелирования,
• меднения,
• кислотного цинкования,
• подготовительных операциях (обезжиривание, промывка).

Это надёжное решение для большинства гальванических процессов с кислотными и солевыми растворами при условии правильного подбора под химическую среду.

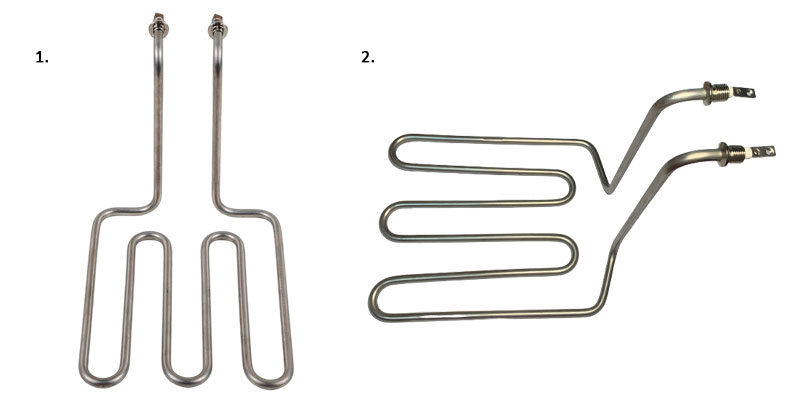

1. Пример ТЭНа из нержавеющий стали
2. Пример ТЭНа из титана

Фторопластовые ТЭНы

Это трубчатые нагреватели с дополнительным фторопластовым покрытием. Фторопласт крайне устойчив в агрессивных растворах при температурах от −55 до +250 С. Фторопластовые нагревательные элементы так же не герметичны и не погружаются в раствор полностью. Фторопластовые нагреватели применяются в процессах:

• травления,
• анодирования алюминия,
• хромирования,
• обработки растворами с высокой химической активностью.

Такие нагреватели особенно востребованы на производствах, где используются концентрированные кислоты и агрессивные химические растворы.

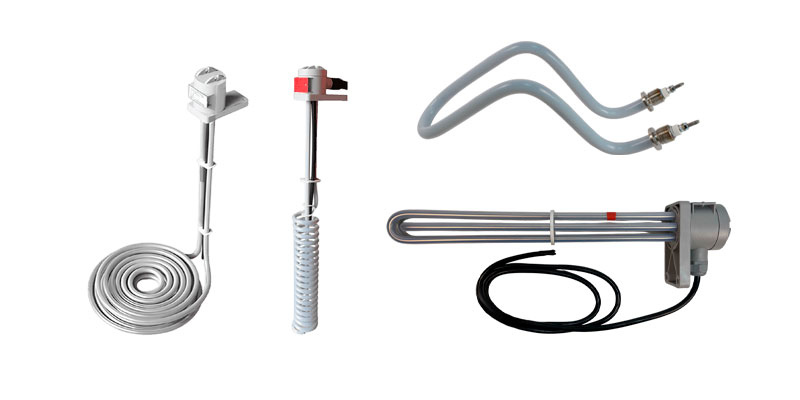

Фторопластовые ТЭНы

Как правильно выбрать ТЭН для гальванической ванны

1. Выбор материала нагревателя под агрессивность среды

Электролиты гальваники агрессивны. Неправильный материал приведёт к разрушению нагревателя примерно за 2–3 недели.

Важно: Для хромовых кислот и сернокислых электролитов (анодирование) используйте только титановые нагреватели. Стальные ТЭНы разрушаются за несколько часов.

2. Выбор конструкции монтажа

Конфигурация нагревателя зависит от типа ванны, способа монтажа и условий эксплуатации.

3. Сводная таблица подбора по процессам

Рекомендации по выбору нагревателя для основных гальванических процессов.

4. Система управления и защиты

Без этих элементов даже самый дорогой ТЭН выйдет из строя. Обязательные компоненты для гальванических ванн:

Принцип подбора гальванических нагревателей

Расчет мощности для разогрева гальванической ванны:

где m — масса раствора, кг;
Q_уд — удельная теплоемкость среды, Дж/кг ∙ К;
Δt — разность температур среды;
T_{разогрева} — время разогрева гальванической ванны.

Материал нагревательного элемента или его колбы должен быть максимально инертен по отношению к раствору, в котором вы планируете гальванизировать изделия. Также для правильного выбора формы и размера нагревателя важно заранее знать как нагреватели будут установлены в емкости. Для агрессивных сред (хромирование, анодирование) рекомендуем увеличить мощность на 30–50% — титановые ТЭНы имеют меньшую теплоотдачу, чем стальные. При выборе между двумя мощностями отдавайте предпочтение большей — нагрев будет быстрее, а ТЭН будет работать в более щадящем режиме.

Правильно подобранные электронагреватели обеспечивают стабильную температуру электролита, что напрямую влияет на равномерность осаждения металла, качество покрытия и эффективность всего гальванического процесса.

Ошибки при выборе нагревателя

Правильный выбор нагревателя для гальванической ванны напрямую влияет на стабильность технологического процесса и качество покрытия. Поскольку гальванические процессы основаны на реакциях, поддержание точной температуры электролита является обязательным условием. Материал оболочки нагревателя должен быть устойчив к химическому составу электролита. Использование неподходящего материала может привести к коррозии нагревателя, загрязнению раствора и ухудшению качества покрытия. Слишком слабый нагреватель не сможет поддерживать необходимую температуру раствора, а избыточная мощность может вызвать локальный перегрев электролита и нарушение технологического процесса.

Использование нагревателей без термостатов и датчиков температуры может привести к перегреву или нестабильности процесса, что отрицательно влияет на качество гальванического покрытия. Если нагреватель установлен слишком близко к деталям или анодам, возможен неравномерный нагрев раствора и появление дефектов покрытия. При снижении уровня электролита нагреватель может перегреться и выйти из строя. Для предотвращения этого используют датчики уровня и системы автоматического отключения. При выборе нагревателя необходимо учитывать химическую среду, мощность, систему контроля температуры и правильное размещение оборудования. Это обеспечивает стабильность гальванического процесса и высокое качество покрытия.

Часто задаваемые вопросы:

Итог

Промышленная гальваника — это электрохимический процесс нанесения металлических покрытий на изделия для защиты от коррозии, повышения износостойкости и улучшения внешнего вида. Такие процессы, как цинкование, никелирование, хромирование, меднение, анодирование алюминия и другие, широко применяются в машиностроении, электронике, авиации, медицине и других отраслях.

Ключевым оборудованием для проведения гальванических процессов являются гальванические ванны, в которых поддерживаются необходимые технологические условия. Важным параметром является температура электролита, так как она влияет на скорость электрохимических реакций, равномерность осаждения металла и качество получаемого покрытия.

Для поддержания стабильной температуры используются специальные электронагреватели (ТЭНы). Их тип и материал — нержавеющая сталь, титан или фторопласт — подбираются в зависимости от химического состава электролита и условий работы. Правильный выбор нагревателя обеспечивает стабильность процесса, долговечность оборудования и высокое качество гальванического покрытия.
